Электроды AG E Ni-CI ф 3,2 мм, 2 кг

AG E NiCi никелевый электрод предназначенный для сварки, ремонта и заварки дефектов в отливках из серого чугуна, ковкого чугуна, литого чугуна и для сварки литых деталей с повышенной износостойкостью. Наплавленный металл обладает самой высокой пластичностью из всех электродов, предназначенных для сварки чугуна. Для выпрямления отливок. Сварка электродом AG E NiCi производится на холодную или с незначительным подогревом и обеспечивает отличные результаты сварки даже при низких токах. Дуга получается плавной и интенсивной, с низким разбрызгиванием, легким удалением шлака.

Электроды AG E NiCi не рекомендуется применять для чугунов с высоким содержанием серы и фосфора, замасленных и загрязненных чугунов, а также для заварки больших толщин. Сварку электродами AG E NiCi рекомендуется выполнять на умеренных токах, на короткой дуге. Необходимо тщательно очистить место сварки от окалины и других загрязнений, сварку выполнять в продольном направлении, без поперечных колебаний электрода, длинна сварного валика максимум 50 мм.( рекомендуется — толщина электрода х 10). Если нет опасности разрушения изделия в результате воздействия на него механических ударных нагрузок, например при незначительной толщине свариваемых деталей, рекомендуется проковать сварной валик, пока он имеет темно-красный цвет. Охлаждать изделие после сварки рекомендуется максимально медленно, в древесных опилках или теплом перлитном песке. Следующий валик можно наплавлять, когда изделие остынет до температуры ниже 65°C. Электроды AG E NiCi применяются для сварки чугунных картеров автомобилей и другого тонкостенного чугунного литья, когда не предъявляются требования к высоким прочностным свойствам наплавленного металла.

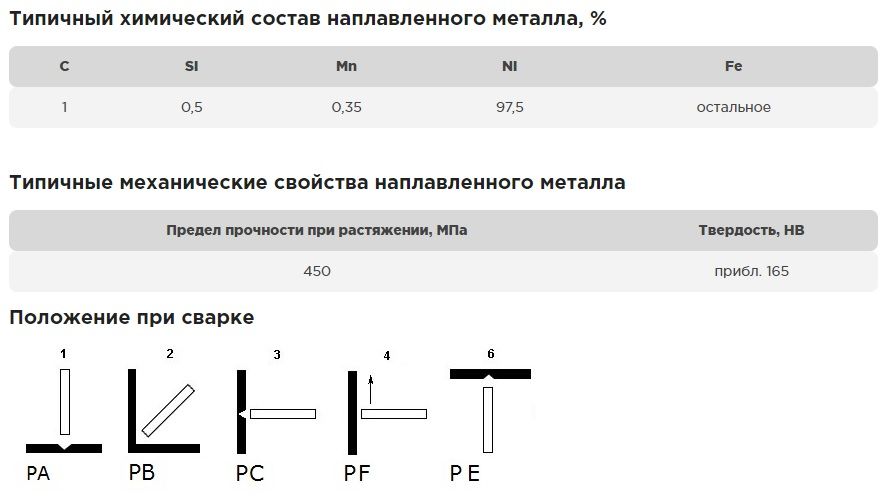

Классификация:

Рекомендации по сварке

ТОК AC/DC+

Упаковка VAC PAC + пластиковый пенал 2 кг.

Повторная прокалка, при необходимости, 1-2 час 200 — 250 °C.

Хранить в сухом месте, избегать влажности.
