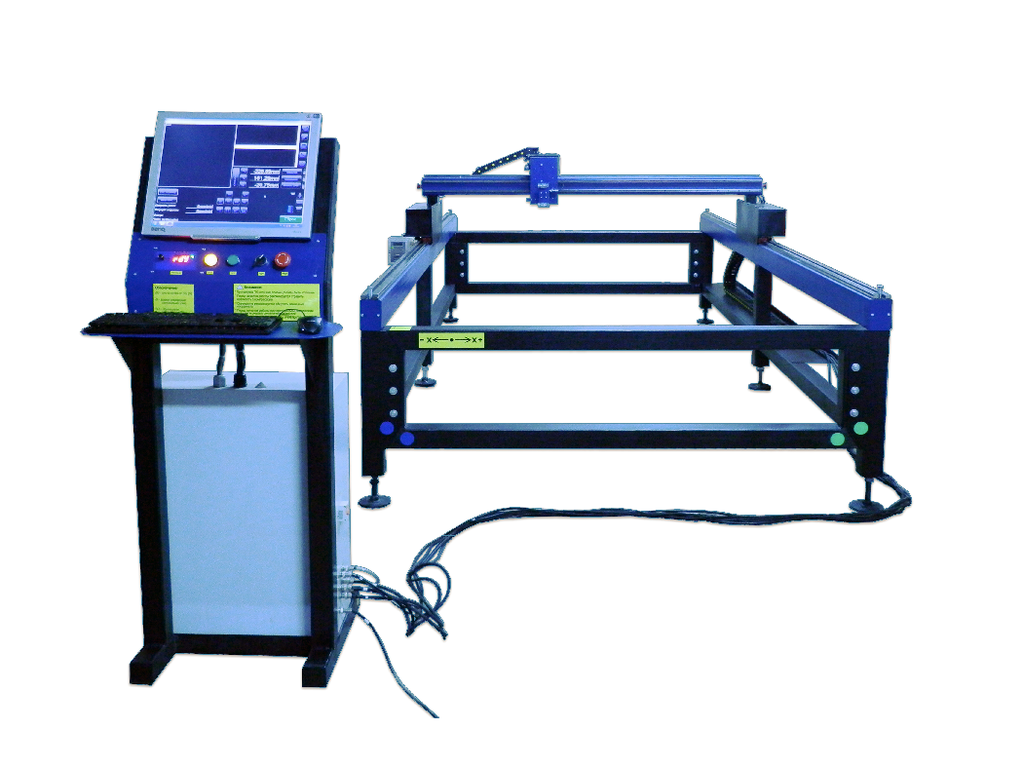

Станок плазменной резки с ЧПУ MOTIONCUT-1530 PROF (рабочее поле 1,5х3 м)

ОПИСАНИЕ СТАНКА

Станок плазменной резки с ЧПУ MOTIONCUT 1530 PROFESSIONAL позволяет справляться с задачами по резке листового металла до 300 мм, с высокой точностью, скоростью, минимизируя затраты. Оператор загружает управляющую программу через USB накопитель в стойку управления, задает параметры реза, запускает программу. Далее станок производит раскрой металла согласно заданной программы. Главным преимуществом MOTIONCUT 1530 PROFESSIONAL является конструкция портального типа, которая независима от стола для раскроя металла. Это позволяет избежать перекосов при размещении листов больших толщин, рекомендуется использовать для обработки металла от 20 мм.

Металлические части станка изготавливаются при помощи плазменной резки, гибки металла, сверлильно-фрезерных станков, сварка осуществляется сварочными полуавтоматами в среде углекислого газа. Узлы электроники, платы разработаны нашими инженерами, что позволяет раскрыть потенциал станка и быстро определить неисправность в случае необходимости.

Преимущества Motioncut 1530 PROFESSIONAL:

1. Портальная конструкция станка. Позволяет обрабатывать листы больших толщин без вреда для конструкции станка.
2. Размер рабочей зоны 1500х3000 мм позволит с комфортов расположить лист металла 1250х2500 мм, либо половину листа 1500х6000 мм.
3. Возможность выбора типа рабочей поверхности (вытяжной либо водоналивной).
4. Двусторонний привод на левой и правой сторонах консоли обеспечивают абсолютно синхронное перемещение обеих сторон и отличные динамические характеристики.
5. Жесткая конструкция станка не допускает перекосов при работе машины.
6. Динамическая стабилизация (Система кабелей находится в отдельных гибких кабельных каналах снижающих вибрацию при работе станка и обеспечивает безопасность ответственных проводов.
7. Высокая точность резки (обеспечивается использованием шаговых двигателей в микрошаговом режиме совместно с драйверами управления Leadshine).
8. Регулируемые по высоте ножки позволяют правильно выставить станок даже при наличии неровного пола.
9. Лицензионное программное обеспечение. Основу ПО составляет программа MACH 3 и Sheet CAM, интерфейс программы разработан нашими инженерами и является интуитивно понятным.

Комплектующие станка:

1. Профильные направляющие (По осям X, Y, Z , класс точности «С» (± 0,02мм) и установлены зубчатые передачи).
2. Драйверы управления Leadshine.
3. Shock Sensor мгновенная остановка системы с ЧПУ при наезде резака на препятствия (сохранение целостности плазмотрона). Является собственной разработкой компании.
4. Контроль высоты THC. Данный элемент станка определяет неровности металла по напряжению дуги. Является собственной разработкой компании.
5. Газовый резак (опция). Газовая резка реализована резаком немецкой фирмы Messer (Германия) или Harris (США) с использованием клапанов подачи газа фирмы Camozzi (Италия), данное соотношение качества показывает себя надежно, показатели резки высокие.

Программно станок оснащен рядом полезных функций, среди которых:

• ANTI-DIVE. Станок оснащен функцией anti-dive, которая позволяет защитить плазмотрон во время резки на углах, также имеет функцию отключения контроллера и быстрой настройки при первичной тестовой работы с металлом. Функция anti-dive блокирует команды от контроллера, когда происходит снижение скорости во время резки, тем самым плазмотрон не может уменьшить высоту дуги и не происходит касание с металлом. Таким образом, значительно увеличит срок службы расходных материалов. Данная функция полезна когда имеются объекты с острым или прямым углом.
• ПОДПРЫЖКА. При резке толщин от 15 мм. Позволяет уменьшить вероятность попадания брызг металла на плазмотрон при пробиве металла за счет подтягивания (подпрыжки) резака в момент пробива металла.

Система управления станком

Система управления станком (стойка ЧПУ) представляет из себя отдельный стенд, в котором установлено лицензионное программное обеспечение Mach3 на русском языке. Оператор может наблюдать все режимы работы станка во время резки.

Лицензионные программы Компас и SheetCam на русском языке, которые также входят в комплект системы управления, дадут возможность быстро начертить желаемый чертеж и получить управляющую программу для Mach3. На стенде имеются необходимые кнопки и система контроля дуги плазменной резки (THC), которые позволяют управлять, устанавливать, защитить станок в любых ситуациях.

Технические характеристики MOTIONCUT-1530 PROFESSIONAL

ВОДОНАЛИВНОЙ СТОЛ 1500х3000

Водоналивной стол предназначен для размещения листа металла и последующего раскроя. Состоит из цельносварной герметичной ванны, которую наполняют водой для абсорбирования продуктов дыма при резке.

Преимущества данной системы:

• не требует затрат энергии;
• простота монтажа;
• невысокая стоимость.

Технические характеристики стола:

ВЫТЯЖНОЙ СТОЛ 1500х3000

Вытяжной стол предназначен для размещения листа металла и последующего раскроя. Состоит из нескольких секций и системы пневматических клапанов (пр-во Италия), которые начинают работать только непосредственно под зоной реза, что повышает качество дымоудаления. Стол поставляется с подготовкой под вентиляцию, без самих вентиляторов.

Система пневматики Camozzi, производства Италия.

Технические характеристики стола:

Газовый резак Messer (Германия)

Газовый резак чаще всего используется при вырезании заготовок из листа, от 20 мм. Несмотря на то, что резка газом менее точна чем плазменная, явным преимуществом такого способа получения стальных заготовок является отсутствие конусности, что характерно для плазменной резки. После газорезки угол между торцом вырезанной детали и ее поверхностями неизменно прямой.

Станок MOTIONCUT-1530 PROFESSIONAL комплектуется резаком фирмы Messer, есть возможность установить резак HARRIS (США) на усмотрение клиента. Замена резака с плазменного на газовый и наоборот осуществляется вручную, процесс занимает несколько минут.

Преимущества газового резака:

• Расширяет возможности резки заготовок большой толщины;
• Высокая производительность;
• Возможность выполнения сложных операций;
• Автоматический режим работы;
• Немецкое качество;
• Использование клапанов подачи газа Camozzi (Италия);
• Возможность паралельного выполнения газовой резки 2-мя суппортами (опция).

ВАРИАНТЫ КОМПЛЕКТАЦИИ СТАНКА

В стоимость входит:

• Упаковка полиэтилен и деревянная обрешетка
• Руководство по эксплуатации
• Гарантия 1 год на станок и источники 3 года.

Требование к заказчику перед установкой станка плазменной резки:

• Площадка для установки станка 5х10 м, желательно с ровным полом.
• Щит с автоматами отдельный для станка, содержащий: 3 трехполюсных автомата на 32-50А и 2 однополюсных  автомата на 25А. Щит желательно установить рядом с оператором станка.
• Минимальная подводимая мощность должна быть 50 кВт.
• Температура помещения не ниже 0 градуса в течение года. Помещение должно быть с вентиляцией, так как при продолжительной работе часть дыма будет уходить в помещение.

Срок изготовления: 30 рабочих дней.

Условия оплаты: предоплата - 70%, по готовности отгрузке - 30%. Возможна работа с лизинговыми компаниями.
