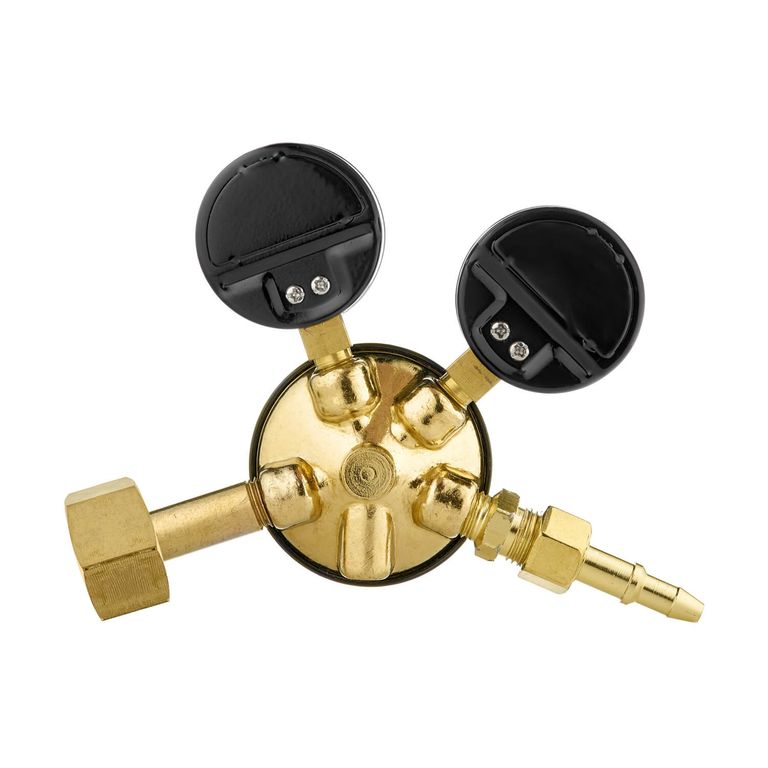

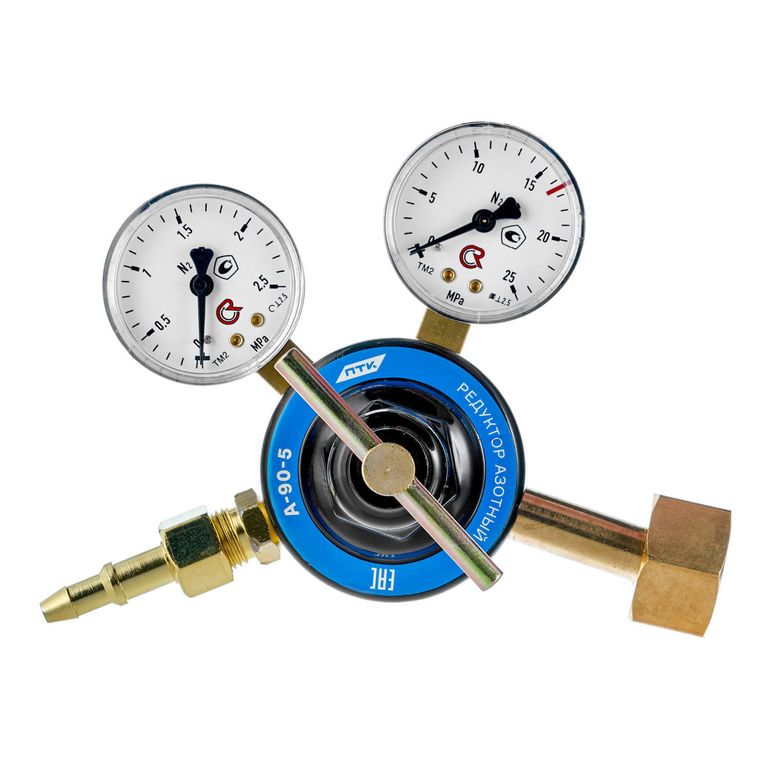

Редуктор азотный А-90-5 предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления при газопламенной обработке. Производит тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа.
Латунный корпус редуктора имеет наибольшую площадь задающей мембраны, что позволяет производить тонкую настройку рабочего давления, особенно на малых величинах. Редуктор используется в цеховом производстве средней интенсивности. Подходит и для ремонтных служб в условиях передвижных постов.
Особенности редуктора азотного А-90-5:
Редуктор укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.

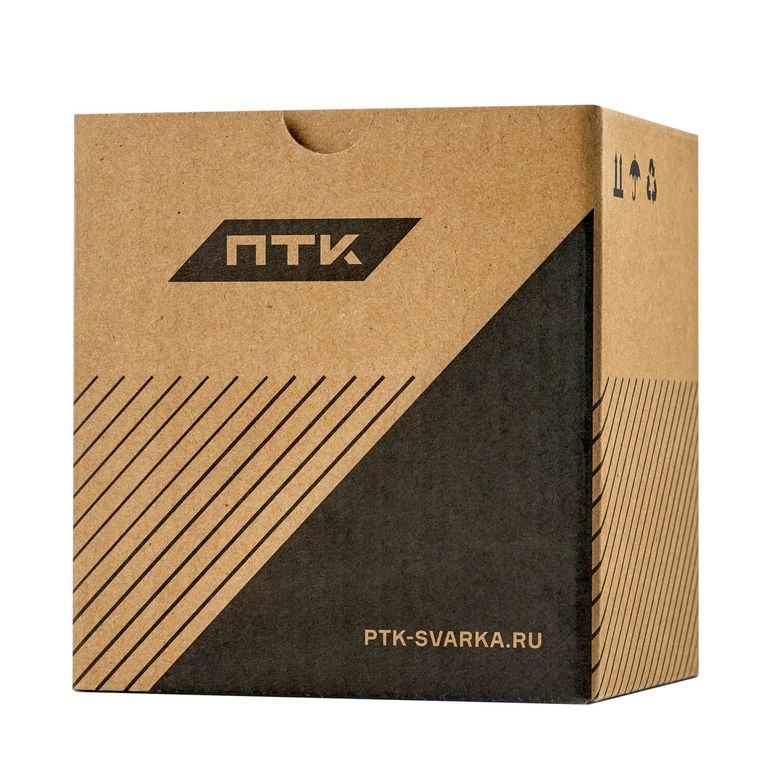

Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
Редуктор азотный А-90-5 в сборе – 1 шт.
Руководство по эксплуатации – 1 шт.
Технические характеристики:
Редуцирующий газ:
Азот
Наибольшая пропускная способность, м³/ч:
50
Наибольшее давление газа на входе, МПа (кгс/см²):
20 (200)
Наибольшее рабочее давление газа, МПа (кгс/см²):
1,25 (12,5)
Давление срабатывания предохранительного клапана, МПа (кгс/см²):
1,6 (16,0)
Присоединение к баллону:
Радиальное
Присоединительные размеры на входе - гайка накидная с внутренней резьбой:
G3/4-B
Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм):
