Вентиль баллонный ПТК ВКБ-94 применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Также вентиль ВКБ-94 можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами. Запрещается эксплуатация на баллоне с углекислым газом.
Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 50 литров с рабочим давлением не больше 20 МПа (200 кгс/см2).
Применение гибких разделительных мембран обеспечивает абсолютную герметичность к внешней среде при любом положении клапана, а также увеличивает срок службы вентиля. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.
Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового штуцера соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.
Комплектация:
Вентиль кислородный ВК-94 в сборе – 1 шт.
Руководство по эксплуатации – 1 шт.
Технические характеристики:
Тип вентиля:
Баллонный
Редуцирующий газ:
Кислород
Наибольшее рабочее давление газа, МПа (кгс/см²):
20 (200)
Диаметр условного прохода Ду, мм (не менее):
4
Присоединительные размеры бокового штуцера (наружная цилиндрическая резьба ГОСТ 6357):
G3/4-В
Присоединительные размеры для установки на баллон (коническая резьба ГОСТ 9909):

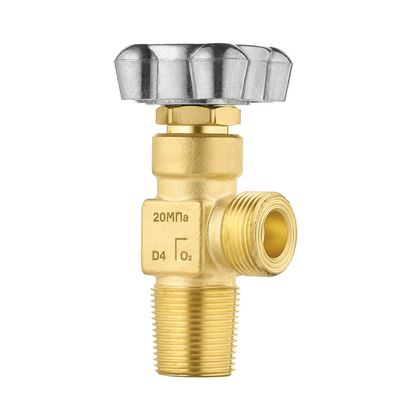

:format(webp):no_upscale()/s.siteapi.org/c0969595230191a/img/lhpxvxf7ppwcwkow4cskks4gg0g4sw "Вентиль кислородный ВК-94")
